桥片

Intel®W790芯片组

BIOS

AMI UEFI BIOS

显示

芯片

ASPEED AST2600 BMC

接口

1 x VGA

内存

类型

8 x DDR5 RDIMM (8通道)；64L 只支持DIMMA1/DIMMB1/DIMME1/DIMMF1

支持4800/4400MHz

内存容量

W2400 Processor  64L最大支持1TB 3DS RDIMM

W3400 Processor 112L 最大支持2TB 3DS RDIMM

内存大小

16G , 32G, 64GB, 128GB, 256GB

网络

WIFI

1 x M.2 (Key E)

有线

2 x RJ-45 接口，支持100/1000/2500/5000/10000Mbps

IPMI

1 x 标准RJ45，10/100/1000Mbps网络接口

存储

SATA

8 x SATA , Slimline x2

M.2

NVME X4 *2 M.2 (Key M)22110/2280 （CPU）；NVME X4*1 M.2 (Key M) 22110/2280 (PCH)

扩展槽

PCIe扩展

5 x PCIe 5.0 X16 (X16 信号) slot(1、3、4、5、7)

1 x PCIe 4.0 X16 (X8 信号) slot(4) ；1 x PCIe 5.0 X16 (X8 信号) slot(2)

 I/O 接口

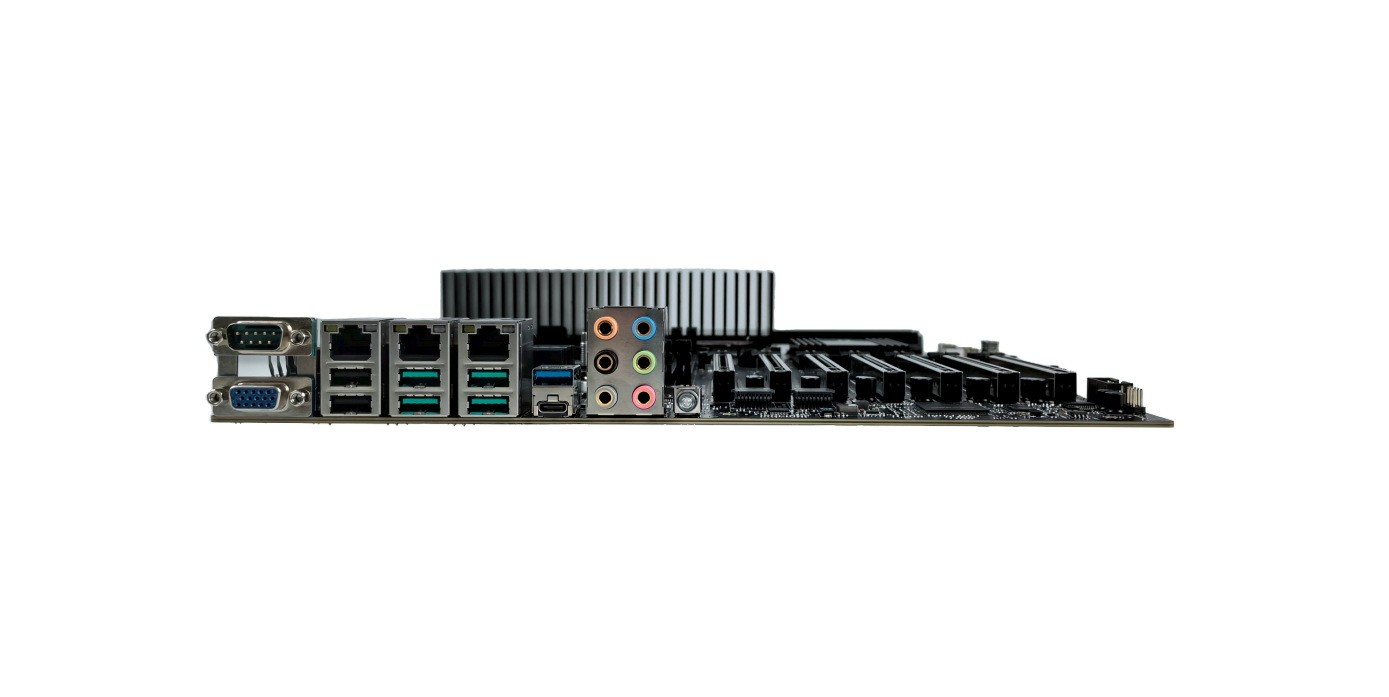

后 I/O 接口

1 x USB Type-C；5  x USB 3.2 Gen 2 port(s) ( Type-A)；1 x VGA port；1 x UID （带 LED）；

1 x DB9 RS232；2 x USB 2.0 port(s) (2 x Type-A)；6 x Audio jacks；

2 x Intel® dual 10Gb Ethernet ports；1 x BMC Ethernet ports

板载 I/O

1 x USB 3.2 Gen 2x2 connector (support(s) USB Type-C® )；1 x USB 3.2 Type-A

1 x USB 3.2 Gen 1 header(s) support(s) 2 additional USB 3.2 Gen 1 ports

 24-pin Main Power connector；3 x 8-pin +12V Power connector

1 x BMC header；1 x COM Port header；1 x Front Panel Audio header

1 x JFI；1 x SMBUS；1 x SPI TPM header ；1 x VROC Key header

产品尺寸

尺寸

330*305mm

温度湿度要求

工作温度

0~35摄氏度

工作湿度要求

8%~90%无凝结

存储温度

-40~70摄氏度

非工作湿度要求

5%~95%无凝结
